CMM-S322CNC+MSUD PRO
專業軟體$370000-未稅
特價$470000-未稅

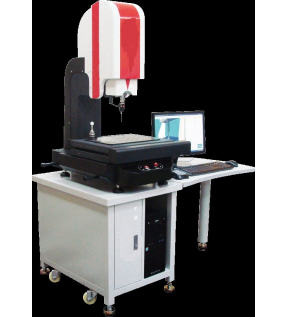

精巧型CNC全自動三次元座標測定儀，特色:
1.國際知名傳動元件
台灣HIWIN精密級線性滑軌和TBI高精度滾珠螺桿
2.國際最先進感測器
英國RENISHAW觸發式電子測頭量測系統
3.國際計量最新標準
美國RATIONAL DMIS CAD圖表式量測軟體
4.德國PTB計測認證
量測演算法之可靠性、有效性和準確性世界權威認可
5.高精度: 解析度0.5um、重複性2.0um、量測精度2.5um
6.高效能:高性能伺服馬達驅動系統，線性滑軌、滾珠螺桿等傳動系統
7. 高功能: DMIS CNC CAD導入輸出，全自動編程量測
全新上市CMM-S駿馬系列精巧型CNC全自動三次元座標測定機，是一款專門設計為品管精密量測室之小型零組件、成品量測及現場加工單位即時線上量測尺寸和幾何公差之最佳檢驗利器，全機高精度黑色花崗石構件、抗變形能力佳，傳動及電控均不需空壓系統，隨機隨地插電即可操作使用，性價比高，絕對物超所值
*規格*
|
機台型號 |
CMM-S322CNC |
CMM-S433CNC |
CMM-S544CNC |
||
|
量測範圍 |
300x200x200mm |
400x300x300mm |
500x400x400mm |
||
|
解析度 |
0.0005mm / 0.00002”高精度光學尺 |
||||
|
量測精度 |
MPEE：2.5+L/300(um) |
||||
|
重複精度 |
MPEP：0.002mm |
||||
|
主體結構 |
三軸德規DIN 0 級高精度天然黑色花崗石構件 |
||||
|
傳動系統 |
XYZ 軸交叉滾柱滑軌 |
XYZ 軸直線線性滑軌及精密滾珠螺桿 |
|||
|
驅動系統 |
X.Y.Z 軸高性能直流伺服馬達驅動 |
||||
|
電控系統 |
多功能集成運動電子控制系統和三軸全方位搖桿操控器 |
||||
|
測頭系統 |
標配英國RENISHAW MCP 手動觸發式電子測頭，五向星型紅寶石測針組 Φ1、2、3mm 紅寶石測針，20mm 延長桿、Φ20mm 陶瓷標準原點球 |
||||
|
量測系統 |
美國RATIONAL DMIS CAD 版 全自動3D 圖表式計量新標準軟體 |
||||
|
電腦系統 |
四核8G 電腦主機、WIN 10 作業系統、22”LED 液晶顯示器、滑鍵組 |
||||
|
機台尺寸 |
520x760x1000mm |
715x1025x1100mm
|
805x1175x1200mm
|
||
|
機台重量 |
160kg |
320kg |
430kg |
||
|
最大荷重 |
40kg |
50kg |
60kg |
||
|
電源 |
100V-240VAC ±10% 50-60HZ |
||||
|
操作環境 |
溫度-10°C~40°C 濕度< 70%RH 量測最佳溫度和濕度18°C~22°C / 45%~65%RH |
||||
|
選購附件 |
可旋轉角度電子測座、感測器模塊、交換架、夾具組、測針組、其它特殊軟件和附件 |
||||
