*描述*
線路和相位標識符
ILF G2 線路和相位識別器可在幾秒鐘內完全可靠地識別出低壓電網的每個電錶/用戶連接到哪個變壓器中心、低壓面板、線路和相位輸出。
這份資訊包稱為電錶連接資訊或拓樸資訊。電力公司了解其客戶的連線情況對於其配電網路的妥善管理至關重要。
除了確定電錶的連接性之外，還可以識別網路的中間元件。
識別是在網路運作狀態下進行的，適用於任何類型的網路：環網、星網、帶/不帶中性線、三角網

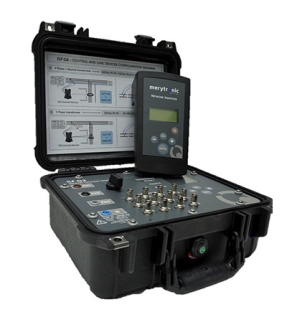

本設備由中央單元UC（安裝在變電站內）和線路單元UL（由操作員攜帶，用於顯示連接資訊）組成。多個操作員可以同時使用同一個UC，每個操作員使用各自的UL。
ILF G2 Pro設備有一個進階版本，專為大型網路測繪活動而設計。

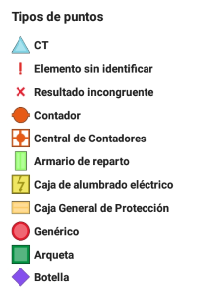

新一代標識符可實現現場實測結果的數位化。透過 選購的GridGIS D-twin數位化應用程式(由 Ariadna Grid 開發），低壓配電網路中所有已識別點的位置和連接資訊均可新增、編輯並儲存於同一張地圖上。
*主要特點*
在電網運作期間進行操作，無需斷電
識別BT面板的3相和最多12條線路
識別過程只需幾秒鐘，可靠性達100%。
經驗證，在超過 1 公里的距離上效率極高
最高可達 480 Vac（50-60 Hz）：三角形、星形（無中性線）、耦合或環形網路。
有可能同時在多個轉型中心工作
GridGIS D-twin數位化應用程式（可選）
整合藍牙功能，用於資料傳輸
易於使用且易於配置的設備
*規格*
|
|
中央單元 (CU) |
線路單元 (LU) |
|
尺寸 |
343x327x152 |
120 x 220 x 65 |
|
防護等級 |
IP65 |
IP54 |
|
重量 |
4 kg |
0.75 Kg |
|
面對面 |
220-480 Vac |
X |
|
相-中性線 |
130-280 Vac |
90-265 Vac |
|
Vmax 工作 |
480 Vac |
4x1.5V AA (6VDC) |
|
頻率 |
50/60Hz |
50/60Hz |
|
Imax |
0.35-0.40 A |
X |
|
直流保護(1)短路保護 |
4A 6.3x32mm T型熔斷器 |
16A 6.3x32 mm F型熔斷器 |
|
工作溫度 |
-20 / 60ºC |
-10 / 55ºC |
|
藍牙頻段 |
2.402 – 2.480 GHz |
2.402 – 2.480 GHz |
|
藍牙輸出功率 |
+1.5 dBm |
+1.5 dBm |
*其他功能*
1.中立身份
在需要斷開中性線的維護工作中，例如更換低壓配電盤或分割線路，誤判中性線可能會造成嚴重後果，包括相位不平衡、過電壓、量化技術損耗的錯誤、對人員和設備的危險（電氣安全）以及經濟處罰。
ILF G2 裝置可讓您輕鬆可靠地識別正確的零線，防止連接/斷開錯誤，從而提高安全性。 ILF G2 Pro 適用於 6 條以上線路。
2.電纜識別
本解決方案可提高處理帶電低壓電纜時的電氣安全。將IC2G Rx設備新增 至 UL 認證的 ILF G2 上，即可建立電纜識別系統。這是一種快速簡便的方法，可將兩種設備合而為一。
