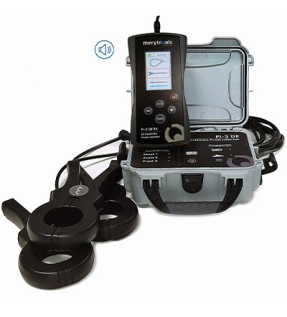

斷電電纜中的三相識別，PI-3 三相辨識器是一款先進、強大且易於使用的數位工具。它可以幫助使用者輕鬆識別變電站、溝槽、人孔、配電盤、架空/地下轉換等場所中多根導線中的任何斷電電纜及其相序。
此發射器包含三個感應夾和三個鱷魚夾。因此，它無需改變發射器的連接方式即可檢測線路的每一相。它還有助於識別斷電前的斷線和斷路後的開路，從而正確連接兩側的相線。
*使用案例*
兩端短路電纜的相位識別
無短路情況下斷路電纜的相位識別
將兩條三相線路相接
使用單一設備，即可識別中壓和低壓下任何類型的電纜，且識別前無需校準。
*主要特點*
識別任何類型的斷電電纜
單相和多相電纜
訊號注入：
1.直接連接
2.利用感應鉗誘導
3.最大電纜長度 > 50 公里
4.發射器內建可充電電池。工作時間 > 12 小時(使用感應鉗連續注入)。
5.使用前無需校準(出廠已校準)
*規格*
|
|
PI-3 TX |
|
PI-3 RX |
|
尺寸 |
213 x 173 x 97 |
尺寸 |
120 x 220 x 65 |
|
重量 |
1.5 kg |
重量 |
0.4 Kg |
|
防護等級 |
IP65 |
防護等級 |
IP54 |
|
防觸電保護 |
Clase II |
主動訊號分析 (來自 Ariadna-TX) |
幅值與極性 |
|
訊號類型 |
極化交流電 |
最大電纜長度 |
> 50 km(50 mm² 電纜，實驗室條件下) |
|
活動訊號強度 |
10W |
最大迴路電阻 |
1,000 Ω(直接) 10 Ω(感應) |
|
電源輸入 |
90-264 VAC ~50/60Hz 0.55A |
螢幕 |
240 x 400 彩色 TFT
|
|
電源線末端的熔斷器 |
6.3x32 mm 16A 500V 50kA F型(快熔型) |
電池 |
4 x 1.5V AA |
|
螢幕 |
顯示器/LED 指示燈 |
工作溫度 |
-10 / 55 ºC |
|
工作溫度 |
-10 / 55 ºC |
內建揚聲器 |
有 |
|
裝載溫度 |
0 / 55 ºC |
|
|
|
可充電電池 |
> 12小時 (感應式鉗形探頭) |
|
|
|
車用充電器 |
有 |
|
|
