*描述*
中壓和低壓電纜帶電和斷電電纜的識別， 在電氣維修工作中，為確保遵守安全規程，必須在操作電纜前準確辨識電纜種類。剪錯電纜可能會造成嚴重後果。
1.電氣事故
2.停電

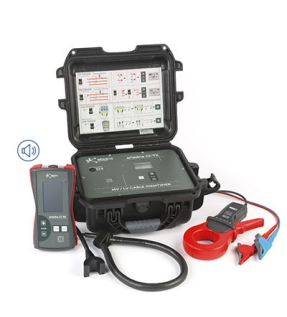

Ariadna CI是一款功能強大的數位設備，操作程序簡單有效，能夠識別諸如人孔、溝渠、面板等場所的一組導體中的帶電或不帶電電纜。這款單一設備即可識別中低壓所有類型的電纜，無需預先校準。 Ariadna CI 已獲得全球電力公司認可，可用於電氣安全規程。
*主要特點*
1.100% 安全識別
2.無電壓電纜識別符
3.帶電導線識別器
4.中壓和低壓電纜標識符
5.單相和三相電纜
6.辨識警報聲
7.使用以下方式進行訊號注入：
˙直接連接
˙透過環形鉗進行感應
8.最遠距離 50 公里(直達)
9.訊號幅度和極性的檢測
10發射器(CI-Tx)內建可充電電池
11.運行時間 > 24 小時(2級)
*規格*
|
|
Ariadna CI-TX
|
|
Ariadna CI-RX
|
|
尺寸(mm) |
315 x 255 x 150 |
尺寸(mm) |
120 x 220 x 65 |
|
重量 |
3 kg |
重量 |
0.75 kg |
|
防護等級 |
IP65 |
防護等級 |
IP54 |
|
電池充電器輸入 |
100-250 Vac (50/60Hz) |
電池 |
4 x 1.5 V AA |
|
電池充電器輸出 |
12V DC 2A |
工作溫度 |
-10 / 55 ºC |
|
可充電電池 |
8.4 V 6.6 Ah Li-ion |
螢幕 |
彩色TFT 240x400 |
|
汽車蓄電池充電器 |
有 |
內建揚聲器 |
有 |
|
Protección S.C |
6.3x32 mm 10 A 500 V |
|
|
|
工作溫度 |
-10 / 55 ºC |
|
|
|
螢幕 |
單色 160x100 |
|
|
|
帶電電纜 |
|||
|
訊號類型 |
電流脈衝 |
主動訊號檢測 |
幅度和極性 |
|
注入訊號幅值 |
160/80 A 峰值 |
被動電流測量 |
50/60 Hz. RMS |
|
最大電網電壓 |
480 VAC (L-L) 300 VAC (L-N) |
最大電網電流 |
1800 A RMS (50/60 Hz) |
|
工作時間 |
>24小時(2級) |
最大電纜長度 |
> 50 km |
|
已斷電電纜 |
|||
|
訊號類型 |
當前頻率 |
主動訊號檢測 |
幅度和極性 |
|
主動訊號功率 |
10 W |
最大電纜長度 |
> 20 km |
|
工作時間 |
>24小時(2級) |
最大迴路電阻 |
2000 Ω(直接連接) |
